 Auteur |
Message |
KIVALA
Inscrit le: 17 Oct 2012
Messages: 15
Localisation: Picardie
|
 Posté le: Jeu Déc 12, 2013 11:27 pm Sujet du message: Modificateur S |
 |
|
Bonjour à tous,
Je suis face à une inconnue ! Je dois vérifier une spécification de localisation d'un cylindre (alésage) concentrique avec un autre cylindre (arbre) de référence l A l écrite de la façon suivante:
Iso loc l Ø0.07 S(entouré) l A l
Qui peut me donner la signification du modificateur S entouré ?
Merci
_________________
"Parce que la bonne lecture d'un dessin vaut mieux qu'un long discours..." |
|
| Revenir en haut de page |
|
 |
Eric
Inscrit le: 13 Nov 2008
Messages: 182
Localisation: Roanne (42)
|
| Posté le: Ven Déc 13, 2013 1:16 pm Sujet du message: |
|
|
Bonjour Kivala,
Je ne connais pas non plus de symbole S entouré normalisé qui serait indiqué à l'intérieur du cadre de tolérance.
Ça m'a fait penser initialement au S de la classe de gravité maximale de la NF E 04-009 mais il est en dehors du cadre de tolérance.
Peut-être qu'il s'agit d'une notation non normalisée de type "article de sécurité", autrement dit une information relative à la classe de gravité d'un mode de défaillance associé ?
(dans ce cas ça aurait un impact sur le taux d'échantillonnage du contrôle et pas sur la méthode de contrôle en elle-même)
Sinon je pense qu'il s'agit plutôt d'une faute de frappe...
Cordialement
_________________
Le temps est un mauvais maître mais le meilleur des serviteurs. |
|
| Revenir en haut de page |
|
|
Frederic Charpentier
Modérateur
Inscrit le: 27 Avr 2011
Messages: 165
Localisation: Neuilly Sur Seine
|
| Posté le: Ven Déc 13, 2013 6:11 pm Sujet du message: |
|
|
Bonjour,
Je vous invite à regarder votre cartouche pour voir si vous n'avez pas la norme ASME Y 14,5 de 1994 amendée en 1999, 2004 et 2009 écrite au plan.
En effet les Américains ont intégré le principe d'indépendance que très tardivement, en 2004 pour la norme ASME Y 14,5.
Les plans utilisant cette norme spécifient principalement des moyens de contrôle de type gabarit. Donc, vous êtes par défaut avec des gabarits, exigences du maxi ou du minimum de matière. Pour appliquer le principe d'indépendance et considérer la taille linéaire indépendamment de la position ou de l'orientation de celle-ci, il est nécessaire d'utiliser le symbole S entouré.
ASME Y14.5 1994
"In this issue of the Standard, the RFS symbol is
no longer required to indicate “regardless of feature

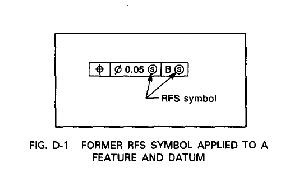

size†for a tolerance of position. See Fig. D-l. Both
former Rules #2 and #3 have been replaced by a
single new Rule #2. Former Rules #2 and #3 were
stated as follows:
(a) Tolerances of Position (Rule #2). RFS, MMC,
or LMC must be specified on the drawing with respect
to the individual tolerance, datum reference, or
both, as applicable.
(b) All Other Geometric Tolerances (Rule #3).
RkS’applies with respect to the individual tolerance,
datum reference, or both, where no modifying symbol
is specified. MMC must be specified on the
drawing where it is required.
For the present Rule #2, see para. 2.8(a)."
Cordialement
Frédéric |
|
| Revenir en haut de page |
|
|
ozogutcu
Inscrit le: 30 Avr 2010
Messages: 121
|
| Posté le: Ven Déc 13, 2013 6:29 pm Sujet du message: Principe d'indépendance |
|
|
Bonsoir à tous ,
La lettre I que je rencontre dans les normes ASME represente quoi alors ??
Merci à vous
Adnan |
|
| Revenir en haut de page |
|
|
KIVALA
Inscrit le: 17 Oct 2012
Messages: 15
Localisation: Picardie
|
| Posté le: Dim Déc 15, 2013 4:12 pm Sujet du message: |
|
|
Bonjour et merci à Eric et Frédéric pour vos réponses,
Si je comprends bien le symbole S entouré est issu de la norme Y14.5M de 1982 et a été remplacé par le symbole RFS en 1994.
Frédéric, j’ai la même réflexion que Adnan à propos du symbole « I entouré », peux tu nous éclairer ?
Merci
_________________
"Parce que la bonne lecture d'un dessin vaut mieux qu'un long discours..." |
|
| Revenir en haut de page |
|
|
Frederic Charpentier
Modérateur
Inscrit le: 27 Avr 2011
Messages: 165
Localisation: Neuilly Sur Seine
|
| Posté le: Dim Déc 15, 2013 11:34 pm Sujet du message: |
|
|
Bonjour à tous
Pour répondre à KIVALA et à Adnan, le principe d'indépendance est apparu en 2004 dans la norme ASME Y14.5
En 2009 le symbole I entouré est présent pour appeler le principe d'indépendance. Ce principe n'est donc pas par défaut contrairement à l'ISO.
Ce modificateur est dans l'idée équivalent au S entouré présent dans les versions de la norme antérieures à 2004.
3.3.24 Independency Symbol
This symbol indicates that perfect form of a feature of
size at MMC or at LMC is not required. The symbol shall
be placed next to the appropriate dimension or notation.
See Fig. 3-11 and para. 2.7.3.
Cordialement Frédéric
_________________
Expert français AFNOR - ISO/TC213 (GPS - ISO) l’UNM 08 (spécification), UNM 09 (vérification et contrôle)
Expert français AFNOR - CEN/TC 279 (Management par la valeur - Analyse fonctionnelle)
Membre du GRT
Docteur en mécanique |
|
| Revenir en haut de page |
|
|
KIVALA
Inscrit le: 17 Oct 2012
Messages: 15
Localisation: Picardie
|
| Posté le: Lun Déc 16, 2013 4:51 pm Sujet du message: |
|
|
Merci Frédéric
