ICARE
Inscrit le: 27 Mai 2008 Messages: 8
|
Posté le: Mar Avr 21, 2009 11:08 am Sujet du message: Associer une valeur à une surface |
|
|
Bonjour à tous,
Mes questions sont les suivantes
Est il possible d'associer une valeur quantitative à un élément géométrique (ex surface).
Quelle norme y fait référence?
Remarque
Cette valeur quantitative aurait un aspect contractuel entre le donneur d'ordre et le fournisseur.
Par exemple l'écriture de l'inertie d'une surface :
comment doit elle être spécifiée suivant les normes ISO GPS actuelles?
Je vous remercie d'avance
A bientôt
Bien cordialement
ICARE |
|
Revenir en haut de page |
|
|
cfc.technic Site Admin
Inscrit le: 15 Avr 2007 Messages: 665 Localisation: Neuilly Sur Seine
|
Posté le: Jeu Avr 30, 2009 7:21 pm Sujet du message: |
|
|
Bonjour,
Il y a plusieurs questions dans vos écrits.
La spécification au sens large du terme est un condition sur une caractéristique. Cette caractéristique peut être dimensionnelle qui permet d'ajouter le qualificatif de géométrique à la spécification.
Citation: |
Est il possible d'associer une valeur quantitative à un élément géométrique (ex surface).
|
La valeur est la condition, quelle est la nature de la caractéristique ?
Citation: |
Quelle norme y fait référence?
|
Plusieurs suivant les réponses.
Pour les écritures
La NF ISO 407 : décembre 1995
La NF ISO 129-1 : janvier 2005
Citation: |
Remarque
Cette valeur quantitative aurait un aspect contractuel entre le donneur d'ordre et le fournisseur.
Par exemple l'écriture de l'inertie d'une surface :
comment doit elle être spécifiée suivant les normes ISO GPS actuelles?
|

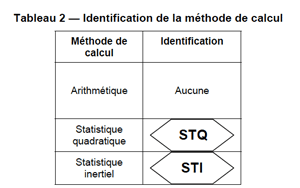

Pour une spécification géométrique, la condition associée à la caractéristique peut être issue d'un calcul au pire cas, voire statistique, ou encore inertiel.
(Lien cliqué 995 fois)
(Lien cliqué 940 fois)
Avec quelques exemples pour illustrer le propos.
(Lien cliqué 981 fois)
Ces 3 images sont extraites de la norme en projet XP E 04-008 (spécification géométrique des produits (GPS) - calcul de tolérance, indications et critères d'acceptation - méthodes arithmétique, statistique quadratique et statistique inertielle) qui doit être soumise à enquête très prochainement.
Cdl |
|
Revenir en haut de page |
|
|
Anne
Inscrit le: 11 Mai 2008 Messages: 8
|
Posté le: Jeu Mai 07, 2009 4:34 pm Sujet du message: |
|
|
Bonjour à toutes et tous.
Je suis intéressée par les concepts développés dans la seconde partie de ce post.
Si je comprends bien, il est possible de spécifier une valeur dont le calcul est issu d'un modèle statistique.
Ma question est la suivante :
Si je dois réaliser une seule pièce comment valider sa conformité à partir du moment où sa tolérance est liée à une population ?
Merci de votre réponse.
A très bientôt |
|
Revenir en haut de page |
|
|
ICARE
Inscrit le: 27 Mai 2008 Messages: 8
|
Posté le: Mar Sep 22, 2009 12:00 pm Sujet du message: Réponse tardive... |
|
|
bonjour Anne,
avec un peu de retard... La réponse est dans la même norme qui a été citée ci-dessus.
Tout dépend la façon dont tu as déterminé (calculé) tes tolérances :
Si c'est du tolérancement arithmétique (Pire des cas)
=> La CFE doit être comprise dans les tolérances
Si c'est du tolérancement statistique ou inertiel :
=> La CFE doit être inférieure à 4*Imax. Pour déterminer Imax à partir d'un intervalle statistique, tu divises l'intervalle par 6. Cependant cette valeur seuil de 4 est une proposition de la norme et doit fait suite à un consensus....
Tu peux trouver toutes ces informations et bien d'autres sur le tolérancement dans la norme qui est cité ci-dessus.
Celle-ci est vraiment bien faite et reste sans aucun doute l'une des normes les plus attendues.
Chapeau bas aux experts et membres de la commission
J'espère avoir répondu à ta réponse
Au plaisir
ICARE |
|
Revenir en haut de page |
|
|
Anne
Inscrit le: 11 Mai 2008 Messages: 8
|
Posté le: Jeu Nov 12, 2009 6:37 pm Sujet du message: Re: Réponse tardive... |
|
|
ICARE a écrit: |
Tout dépend la façon dont tu as déterminé (calculé) tes tolérances :
Si c'est du tolérancement arithmétique (Pire des cas)
=> La CFE doit être comprise dans les tolérances
Si c'est du tolérancement statistique ou inertiel :
=> La CFE doit être inférieure à 4*Imax. Pour déterminer Imax à partir d'un intervalle statistique, tu divises l'intervalle par 6. Cependant cette valeur seuil de 4 est une proposition de la norme et doit fait suite à un consensus....
......
J'espère avoir répondu à ta réponse
Au plaisir
ICARE |
Oui, merci
A très bientôt |
|
